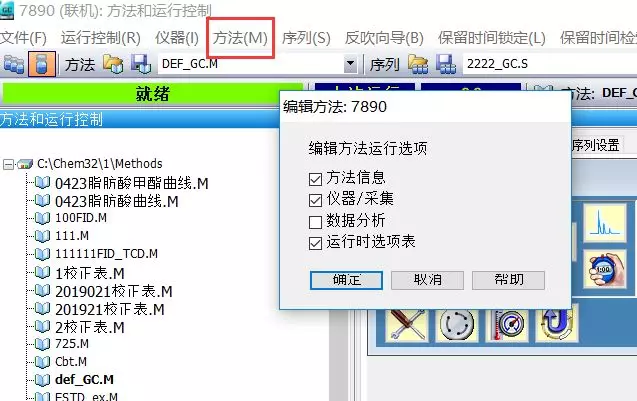

从“方法”菜单中选择“编辑完整方法（E）…” 项，如下图所示，选中除“ 数据分析”外的三项，点击“确定”，进入下一画面。

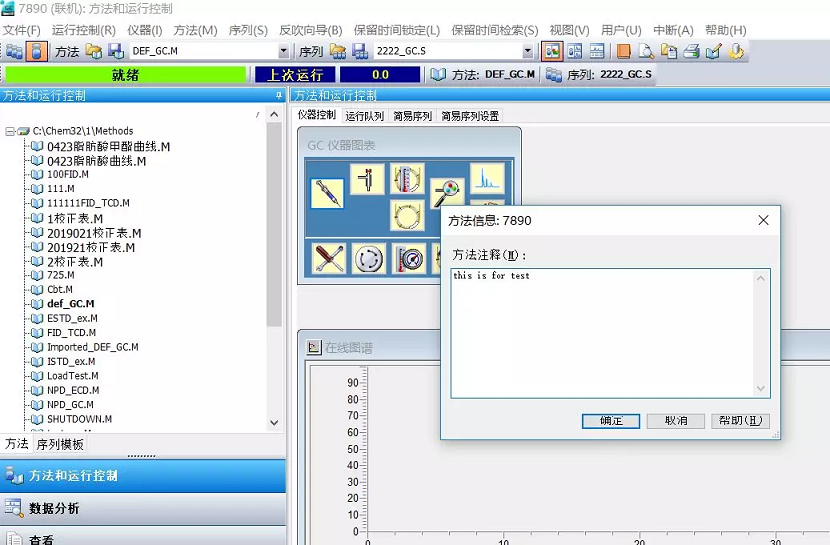

在“方法注释”中输入方法的信息（如，this is for test），点击“确定”进入下一画面。

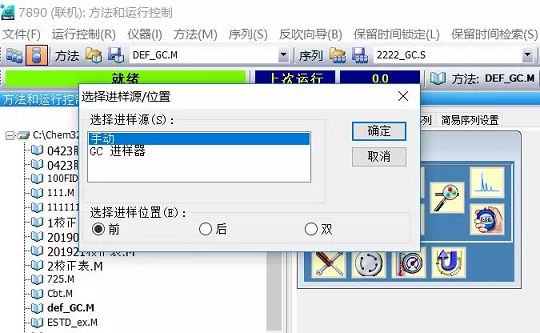

如果未使用自动液体进样器，则在“选择进样源/位置”画面中选择“手动”，并选择所用的进样口的物理位置(前或后，或两个)。
·
·
如果使用自动液体进样器，则选择“GC 进样器”，并选择前或后，对于双塔同时进样选择“进样位置”：两个。
·
·
点击“确定”，进入下一画面。
点击“
图标
”，进入配置设定画面。
4.1、自动进样器配置设定：
·

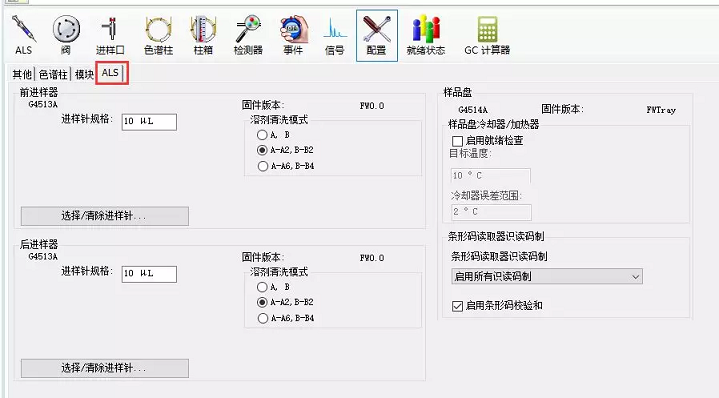

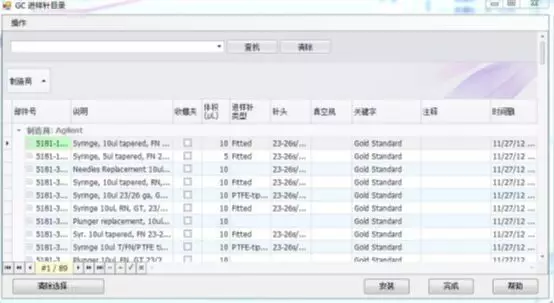

在“配置”画面,点击“自动进样器”子按钮进入如上图所示画面，输入注射器的体积，如“10ul”；
·
·
选择溶剂清洗模式：如A，B。若无ALS,则无此内容。
·
洗针模式介绍：
·
A, B：可以选择使用溶剂A或溶剂B清洗针。
·
·
A-A2, B-B2 ：如果进样器使用溶剂A清洗，则使用溶剂清洗瓶A和A2，如果进样器使用溶剂B清洗，则使用溶剂清洗瓶B和B2。进样器可以选择使用这两个清洗瓶。
·
·
A- A6, B-B4：如果进样器使用溶剂A清洗，则使用溶剂清洗瓶A、A2、A3、A4、A5、A6；如果进样器使用溶剂B清洗，则使用溶剂清洗瓶B、B2、B3、B4。如果同时选择AB，则按着A1-B1—A4-B4，接下来按着A5-B1，A6-B2，A1-B3，A2-B4 循环顺序清洗。
·
注意：对于无150 位样品盘的配置，由于使用的是16位样品盘，溶剂瓶洗针模式只有A，B模式。
4.2、模块配置设定：
·

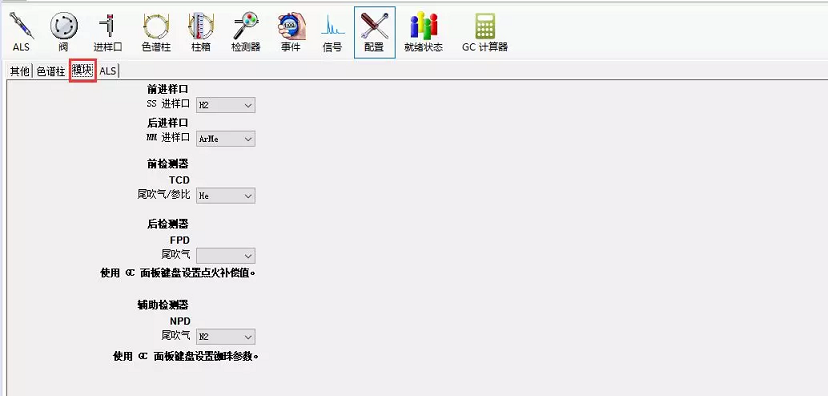

点击“模块”按钮进入下图所示画面，点击下拉式箭头，分别选择进样口、检测器、PCM/AUX EPC 等的气体类型。
4.3、色谱柱的配置
·
正确配置色谱柱：色谱柱的长度、内径与膜厚的值，会直接参与到EPC对进样口压力的计算与控制，会直接影响到仪器的压力、流量的稳定，未正确配置色谱柱，可能导致仪器由于压力、流速等原因无法就绪，或者保留时间和正常情况有差异。
·
·

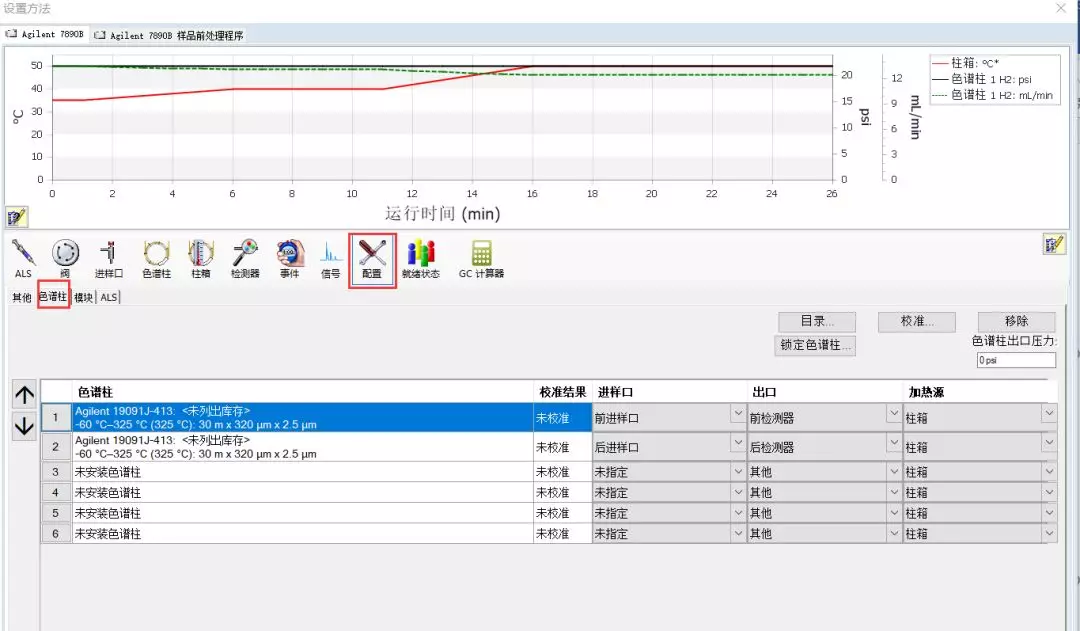

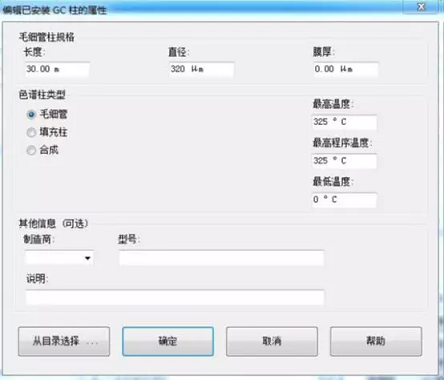

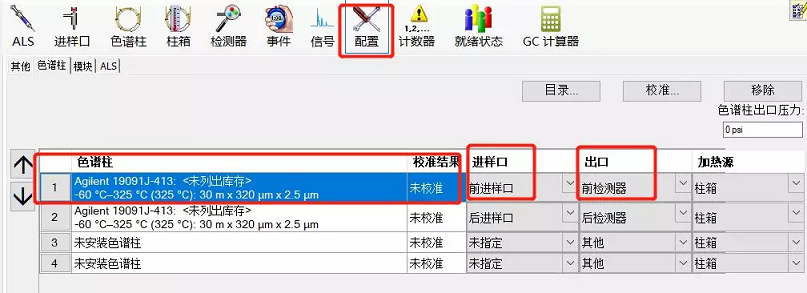

点击“色谱柱”按钮，进入柱参数设定画面，在“1”处，单击鼠标。
选择“从目录选择”，进入柱库，从柱子库中选择您安装的的柱子，如19091J-413 。然后点击“ 安装”

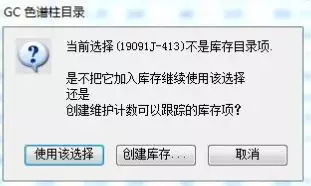

点击“使用该选择”
点击该柱对应下拉式箭头选择连接的进样口、检测器及加热类型。如：前进样口、前检测器、柱箱。同样方法添加其它柱子。
4.4、其它项设定
·

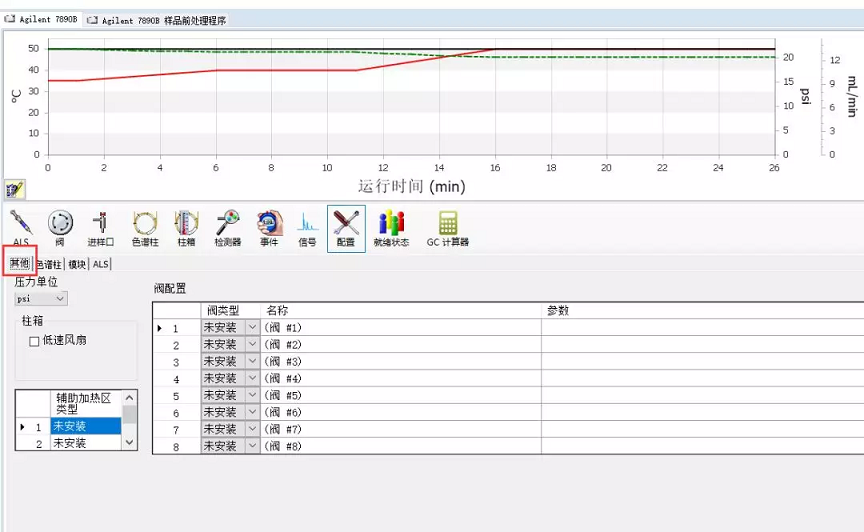

点击“其它”进入其它项设定，选择压力单位：如psi；若阀用于进样，在阀类型区域选择阀号，点击“确定”退出配置画面。可以选择低速风扇，降温声音会小，但是速度慢。

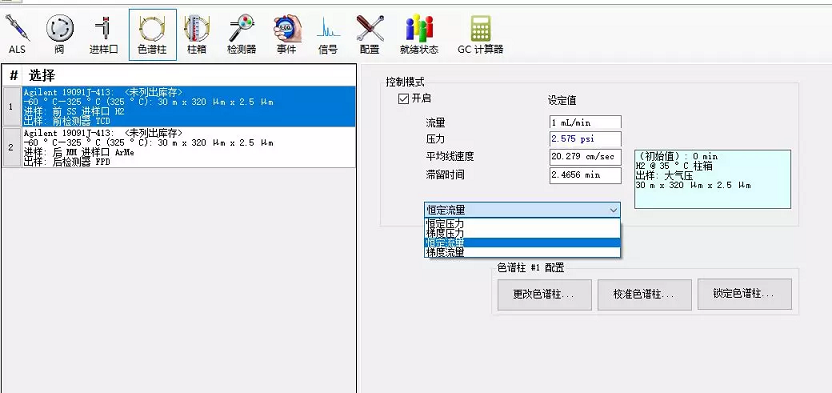

如下图, 点击“
”图标，进入色谱柱设定画面，根据配置中色谱柱，点击“1” 处进行柱1 设定，然后选中“打开”左边方框；
·
·
选择控制模式下拉菜单中选择，“恒定流速”或“恒定压力”。如压力21 psi；或流速13.5ml/min。点击“应用”按钮。
当选择恒流或者恒压模式，柱箱升温时，恒流模式下的压力增加及恒压模式下的流量增加降低都是正常的，这是由于EPC控制计算得出的，为了保持其中一个条件不变，温度增加时，另一个相应的做出改变。
点击“

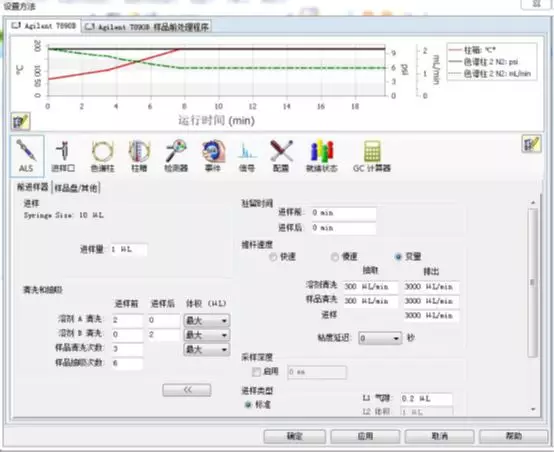

”图标，进入进样器参数设定画面。点击“前进样器”或“后进样器”按钮，进入参数设定画面。输入进样体积（如1ul）。
设置参数解释
·
·
进样前：进样前洗针次数；进样后：进样后洗针次数；
·
·
体积（ul）：清洗的体积；
·
·
样品清洗次数：用样品洗针次数；
·
·
溶剂A清洗：溶剂A洗针的次数；
·
·
溶剂B清洗：溶剂B洗针的次数；
·
·
样品抽吸次数：进样针不离开样品瓶按进样量最大体积(80%)抽吸样品以排气泡。
·
·
输入进样体积：1%-50%注射器体积，以1%增量递增。
·
·
驻留时间，进样前：进样针扎入进样口后停留一段时间再推送针杆进样；进样后：进样完成后进样针停留一段时间再拔出进样口。
·
·
推杆速度：根据样品粘度可以选择快速、慢速或者变量。
·
·
粘度延迟：推杆抽取样品后，停留数秒钟，等待粘度大的样品上升到位，一般为0，采样深度：进样针扎入样品瓶的深度，默认为0。
·
·
进样类型：默认为标准，也可以选择夹层法进样。
·
·

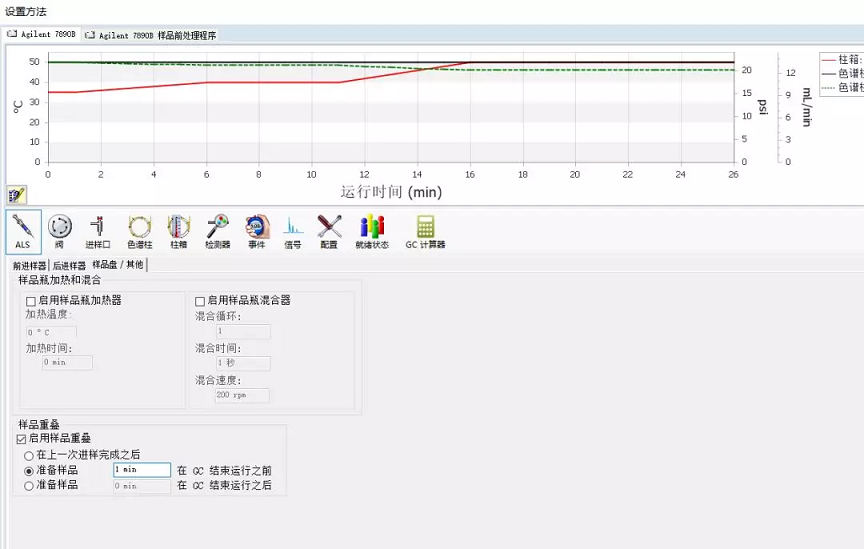

点击“样品盘/其它”按钮，进入参数设定画面。可以输入提前抽样的时间，亦可不输。点击“应用”按钮。
点击 “

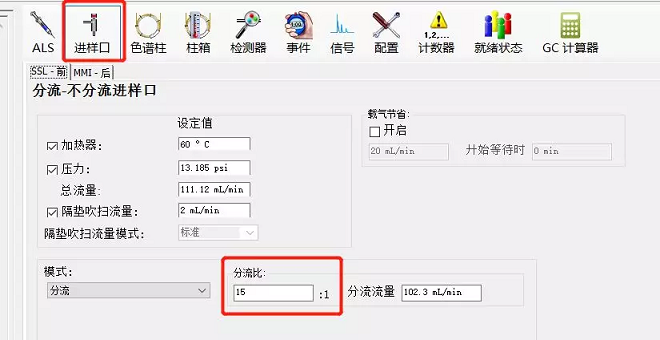

”图标，进入进样口设定画面。点击“SSL-前”或“SSL-后” 按钮进入毛细柱进样口设定画面。
·
·
在空白框内输入进样口的温度，（如250℃），然后选中左边的所有方框；选择“隔垫吹扫流量模式” 默认为“ 标准”，输入隔垫吹扫流量如 3ml/min。
·
·
点击“模式”右方的下拉式箭头,选择进样方式为“不分流”或“分流方”式。选择分流方式,则要输入分流比或分流流量。
·
·
载气节省：如果分流比很大，可以选择载气节省模式，如下图在进样后等待2 分钟，分流出口流量调整为20ml/min。
·
总流量=柱流量+隔垫吹扫流量+分流出口流量
分流比=分流出口流量/柱流量

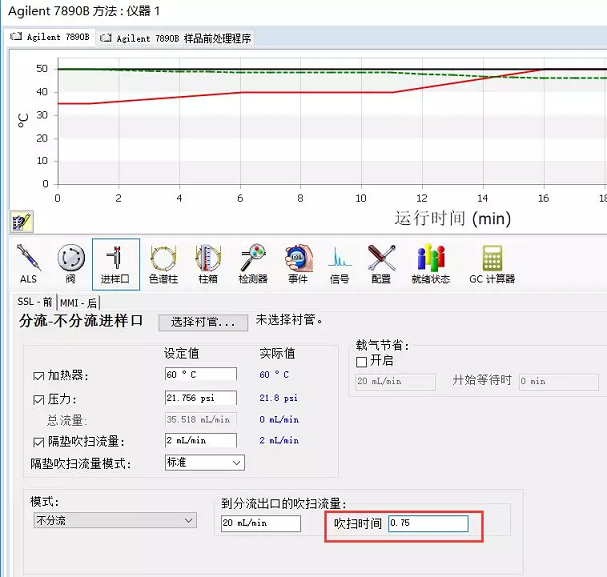

不分流模式中的吹扫时间为样品进入色谱柱后，开启分流出口的时间，一般设置0.5-1.0 min，设置可参考公式：分流出口吹扫时间=衬管体积/柱流量*2，如图所示，
点击“

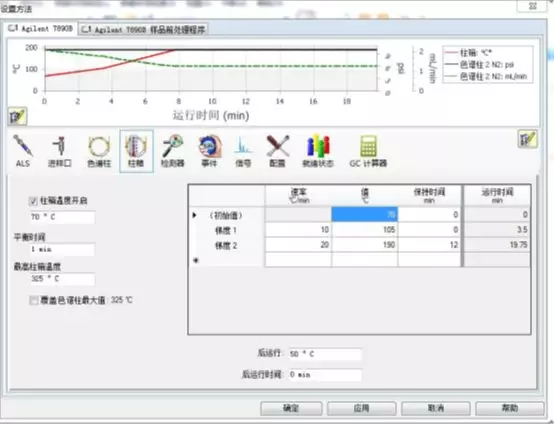

”图标，进入柱温参数设定。在空白表框内输入温度，选中“柱温箱温度为开”左边的方框；根据梯度设置升温速率。输入色谱柱的最大耐高温，以保护色谱柱！如果选择最高柱箱温度高于色谱柱最高温度，则会突出显示该项。
·
·
后运行：正常的运行时间后仍然继续运行，主要针对出峰后的杂质，可以不让杂峰显示在图谱上，可以设置较高的温度让其尽快流出。
·
·
平衡时间：当温度达到初始值（±0.5℃）之后的炉温稳定时间，一般推荐设置1min左右。
·
·
下图为一程序升温的例子：70℃(0min)----10℃/min----105℃(0min) ---20℃/min----190℃(12min)
点击“

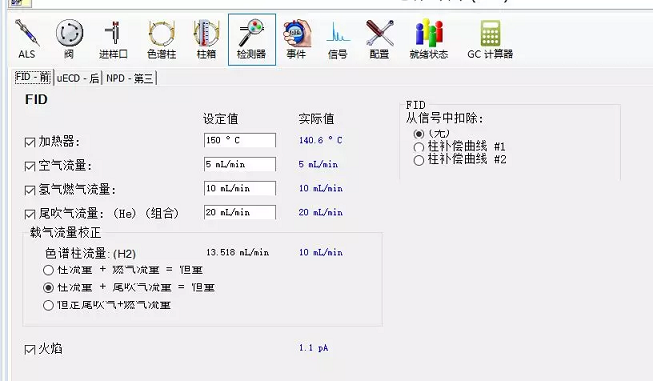

”图标，进入检测器参数设定。点击“FID-前”或“FID-后”按钮进入FID 检测器设定画面。
·
·
在空白框内输入：氢气（如30ml/min）；空气（如400ml/min）；检测器温度（如300℃）；辅助气（如25ml/min）或辅助气及柱流量的和为恒定值（如25ml/min），当程序升温时，柱流量变化，仪器会相应调整辅助气的流量，使到达检测器的总流量不变。
·
·
在 FID 从信号中扣除选项中选择“无”。点击“应用”按钮。
点击“

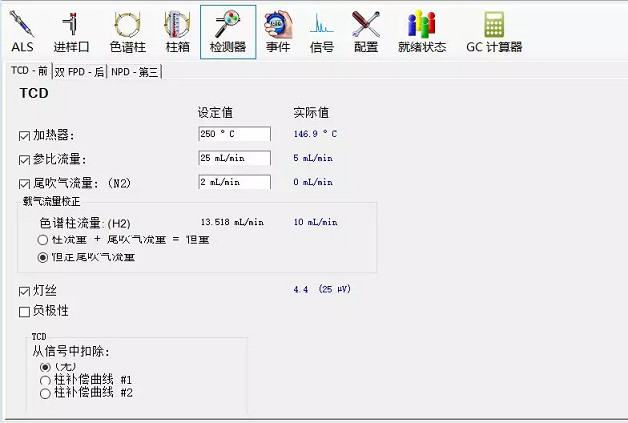

”图标，进入检测器参数设定。击“TCD-前”或“TCD-后” 按钮进入TCD检测器设定画面
在空白框内输入：检测器温度（如250℃）；辅助气为2ml/min(或辅助气及柱流量的和为恒定值（如4ml/min）。当程序升温时，柱流量变化，仪器会相应调整辅助气的流量，使到达检测器的总流量不变；参比气：25ml/min。选中左边的参数。在TCD 从信号中扣除选项中选择“无”。
负极性,由被测物质与载气的热传导性决定，如果出倒峰可以选择负极性。
一般参比气流量为载气+尾吹之和的1.5 到2 倍且不大于60。选中灯丝。点击“应用”按钮。
点击“

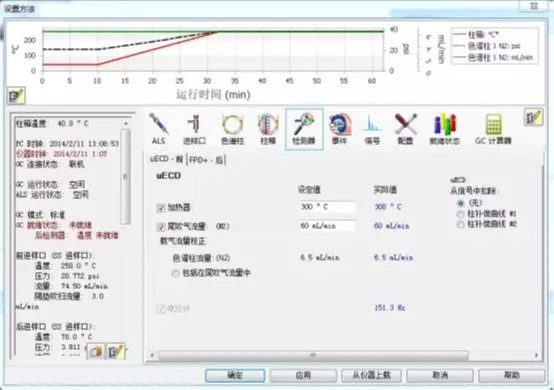

”图标，进入检测器参数设定。击“uECD-前”或“uECD-后” 按钮进入u-ECD检测器设定画面。
·
·
在空白框内输入：检测器温度（如300℃）；辅助气为60ml/min(或辅助气及柱流量的和为恒定值（如60ml/min），当程序升温时,柱流量变化，仪器会相应调整辅助气的流量，使到达检测器的总流量不变,，选中左边的参数。
·
·
在 u-ECD 从信号中扣除选项中选择“无”。点击“应用”按钮。
（Agilent Blos Bead）
·
点击“

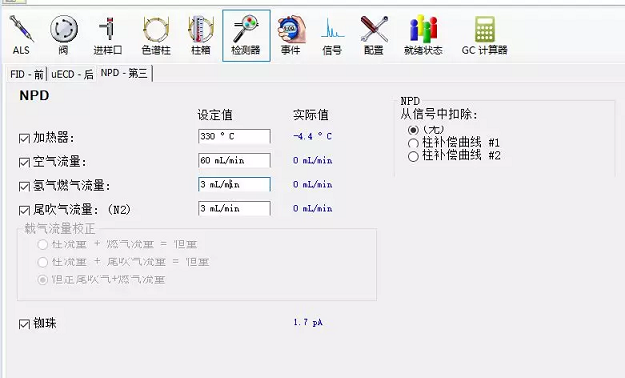

”图标，进入检测器参数设定。击“NPD-前”或“NPD-后”按钮进入NPD检测器设定画面。
·
·
在空白框内输入：检测器温度（如330℃）；辅助气为3ml/min(或辅助气及柱流量的和为恒定值（如10ml/min）----当程序升温时,柱流量变化,仪器会相应调整辅助气的流量，使到达检测器的总流量不变；氢气—3ml/min；空气—60ml/min；

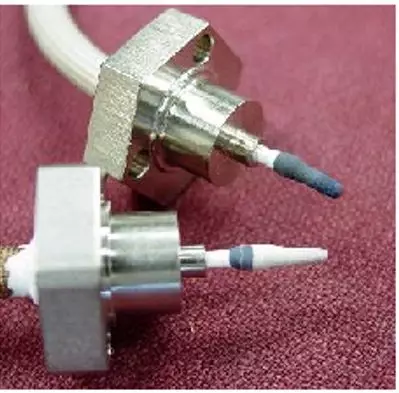

如果您的仪器配置有NPD，当其且外观顶部为蓝色时，该NPD为Agilent新NPD铷珠Blos Bead。如果外部白色则为陶瓷铷珠。如图示：
BLOS 铷珠与陶瓷铷珠的激发电压不一样，需要在检测器配置中检查确定是哪种铷珠，陶瓷铷珠的激发电压在 2.9V-4V。
§
§
BLOS 铷珠的激发电压限制在1.1V 以下。在过溶剂峰时，可以关闭氢气，防止大量溶剂对铷珠造成影响，设置方式可参考下文时间表设置。对于新铷珠和久置不用的铷珠会吸附水气潮湿，需要逐步升温干燥老化。具体可参考文档《NPD铷珠老化操作规程》
7890B配置的FPD+检测器较之7890A的FPD检测器有了很大改动，传输线为一个完整的焊接件，进一步避免了漏气的发生。传输线与燃烧室的温度可以分别设定，扩展了应用范围。
点击“

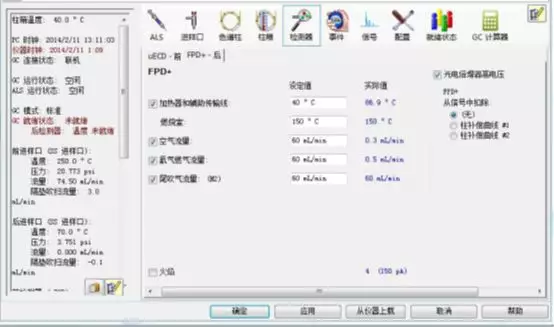

”图标，进入检测器参数设定。击“FPD+前”或“FPD+后” 按钮进入FPD+检测器设定画面。
·
·
在空白框内输入：H2—60ml/min；air—60ml/min；传输线温度（如200℃）；燃烧室温度（150℃），尾吹气（如60ml/min），并选中左边所有参数。选中火焰，点击“应用”按钮。
·
·
对于FPD+检测器 S 和P 的流量参数一样：氢气—60ml/min；空气—60ml/min；尾吹气-60ml/min

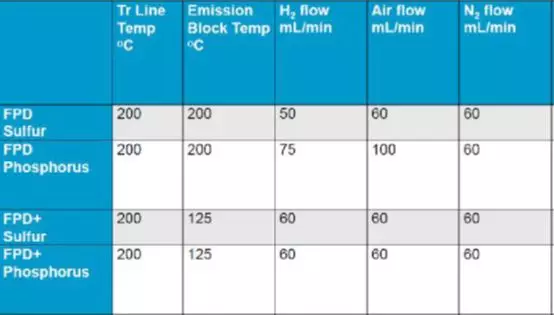

7890A 的FPD 检测器与7890B 的FPD+检测器典型操作条件：
点击“

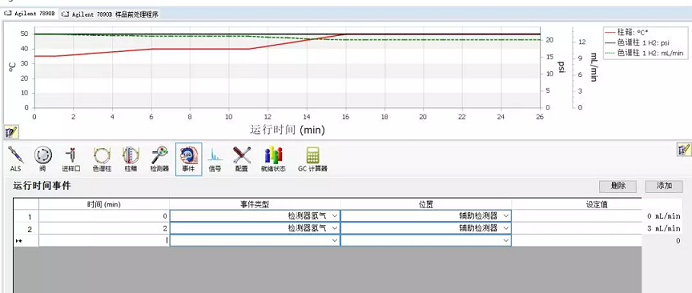

”图标，进入时间表参数设定，在“时间”下方的空白处输入时间（如0.01min），点击“事件类型”下方的下拉式箭头，选中事件(如，NPD铷珠检测器氢气关闭)。
·
·
点击“事件类型”下方的下拉式箭头，选中事件类型(如检测器氢气)；点击“位置”下方的下拉式箭头，选中对应模块(如辅助检测器NPD)，点击设定值设置氢气流量。输入完一行，依此输入多行。点击“应用”按钮。
点击“

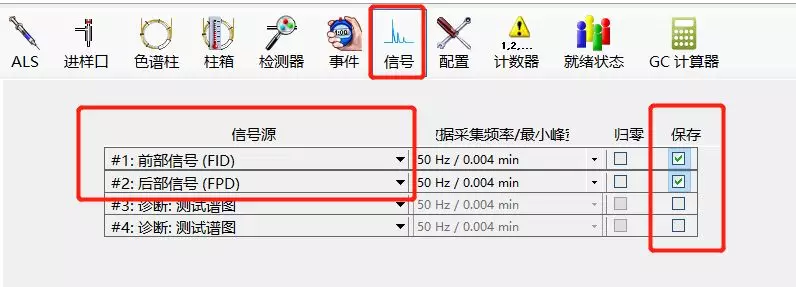

” 图标，进入信号参数设定画面。
·
·
点击“信号源”下方下拉式箭头，选择“前部信号”或“后部信号” ，本例中为FID；
·
·
点击“数据采集频率/最小峰宽”下方的下拉式箭头，选择数据采集数率（如20HZ，对于TCD选择5HZ），
·
·
选择“保存”，存储所有的数据。可以选择“归零”进行运行时信号归零。点击“应用”钮

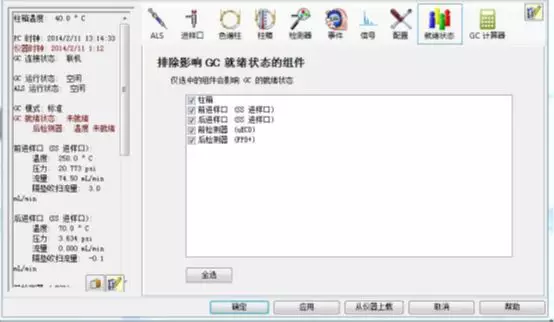

默认全部选定，如果某一模块出现故障暂时不能排除，可以将此模块去除，使7890B 进入就绪状态。

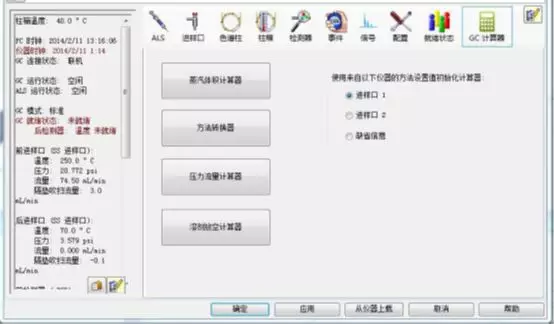

工作站中集成了一些常用GC 参数计算器，方便使用。

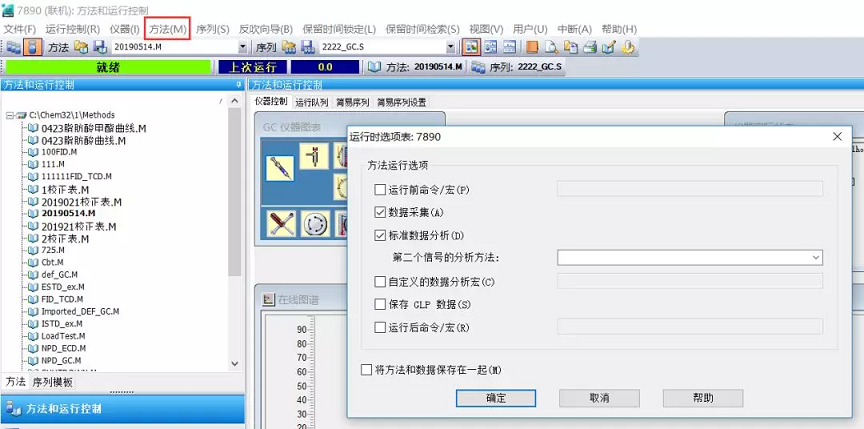

在“方法”-“ 运行时选项表”中选中“数据采集”，点击“确定”。
点击“方法”菜单，选中“ 方法另存为…”，输入方法名，如“20190514”，点击“确定”。
从菜单“视图”中选中“在线信号”，选中“信号窗口 1”，然后点击“改变…”钮，将所要的绘图信号移到右边的框中，选
